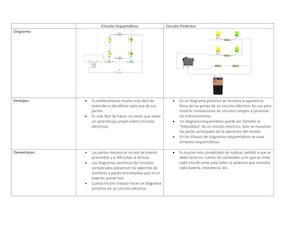

Circuito Esquemático: Circuito Pictórico: Diagrama: Ventajas: Es estéticamente mucho más fácil de entender e identificar cada una de sus partes. Es más fácil de hacer, sin tener que tener un aprendizaje propio sobre circuitos eléctricos. En un diagrama pictórico se muestra la apariencia física de las partes de un circuito eléctrico. Se usa para mostrar instalaciones de circuitos simples a personas sin entrenamiento. Un diagrama esquemático puede ser llamado la "fotostática" de un circuito eléctrico. Solo se muestran las partes principales de la operación del mismo. En los dibujos de diagramas esquemáticos se usan símbolos esquemáticos. Desventajas: Las partes mecánicas no son de interés primordial y si dificultan la lectura. Los diagramas pictóricos de circuitos complicados presentan tal laberinto de alambres y partes entretejidos que ni un experto puede leer. Cuesta mucho trabajo hacer un diagrama pictórico de un circuito eléctrico. Es mucho más complicado de realiza
