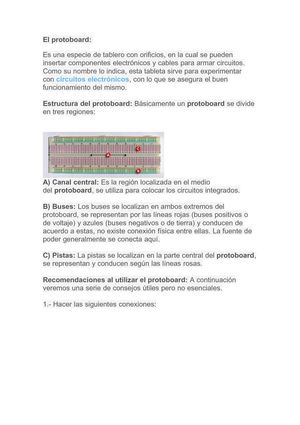

El protoboard:
Es una especie de tablero con orificios, en la cual se pueden
insertar componentes electrónicos y cables para armar circuitos.
Como su nombre lo indica, esta tableta sirve para experimentar
con circuitos electrónicos, con lo que se asegura el buen
funcionamiento del mismo.
Estructura del protoboard: Básicamente un protoboard se divide
en tres regiones:
A) Canal central: Es la región localizada en el medio
del protoboard, se utiliza para colocar los circuitos integrados.
B) Buses: Los buses se localizan en ambos extremos del
protoboard, se representan por las líneas rojas (buses positivos o
de voltaje) y azules (buses negativos o de tierra) y conducen de
acuerdo a estas, no existe conexión física entre ellas.
La fuente de
poder generalmente se conecta aquí.
C) Pistas: La pistas se localizan en la parte central del protoboard,
se representan y conducen según las líneas rosas.
Recomendaciones al utilizar el protoboard: A continuación
veremos una serie de consejos útil
