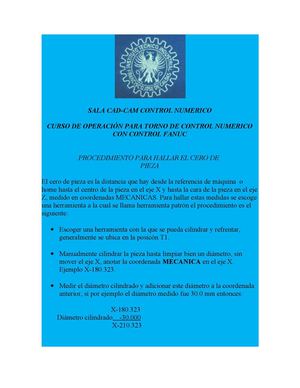

SALA CAD-CAM CONTROL NUMERICO
CURSO DE OPERACIÓN PARA TORNO DE CONTROL NUMERICO
CON CONTROL FANUC
PROCEDIMIENTO PARA HALLAR EL CERO DE
PIEZA
El cero de pieza es la distancia que hay desde la referencia de máquina o
home hasta el centro de la pieza en el eje X y hasta la cara de la pieza en el eje
Z, medido en coordenadas MECANICAS.
Para hallar estas medidas se escoge
una herramienta a la cual se llama herramienta patrón el procedimiento es el
siguiente:
• Escoger una herramienta con la que se pueda cilindrar y refrentar,
generalmente se ubica en la posicón T1.
• Manualmente cilindrar la pieza hasta limpiar bien un diámetro, sin
mover el eje X, anotar la coordenada MECANICA en el eje X.
Ejemplo X-180.
323.
• Medir el diámetro cilindrado y adicionar este diámetro a la coordenada
anterior, si por ejemplo el diámetro medido fue 30.
0 mm entonces:
X-180.
323
Diámetro cilindrado -30.
000
X-210.
323
