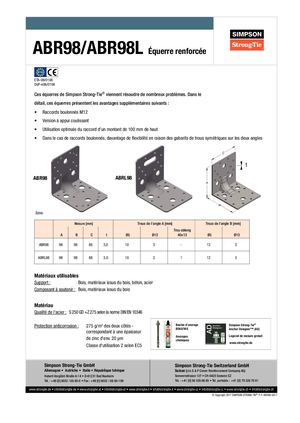

V NOU ABR98 / ABR98L Giunzione ad angolo ETA-06/0106 DoP-e06/0106 Ces nouvelles équerres de Simpson Strong-Tie® viennent résoudre de nombreux problèmes. Dans le détail, ces équerres présentent les avantages supplémentaires suivants : • Raccords boulonnés M12 • Version à appui coulissant • Utilisation optimale du raccord d’un montant de 100 mm de haut • Dans le cas de raccords boulonnés, davantage de flexibilité en raison des gabarits de trous symétriques sur les deux angles t ABR98 ABRL98 Tableau 1 Mesure [mm] Trous de l’angle A [mm] Trous de l’angle B [mm] Trou oblong A B C t Ø5 Ø13 40x13 Ø5 Ø13 ABR98 98 98 88 3,0 10 3 - 12 3 ABRL98 98 98 88 3,0 10 2 1 12 3 Matériaux utilisables Support : Bois, matériaux issus du bois, béton, acier Composant à soutenir : Bois, matériaux issus du bois Matériau Qualité de l'acier : S 250 GD +Z 275 selon la norme DIN EN 10346 Boulon d’ancrage BOAX/WA Simpson Strong-Tie® Protection anticorrosion : 275 g/m2 des deux côtés - Chapitre 20 du catalogue Anchor
