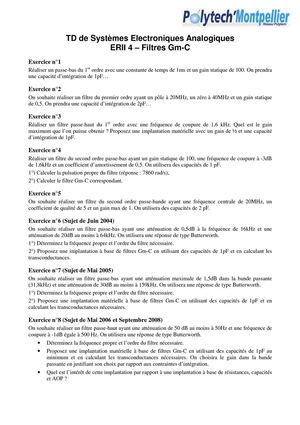

TD de Systèmes Electroniques Analogiques
ERII 4 – Filtres Gm-C
Exercice n°1
Réaliser un passe-bas du 1er
ordre avec une constante de temps de 1ms et un gain statique de 100.
On prendra
une capacité d’intégration de 1pF…
Exercice n°2
On souhaite réaliser un...
More
TD de Systèmes Electroniques Analogiques
ERII 4 – Filtres Gm-C
Exercice n°1
Réaliser un passe-bas du 1er
ordre avec une constante de temps de 1ms et un gain statique de 100.
On prendra
une capacité d’intégration de 1pF…
Exercice n°2
On souhaite réaliser un filtre du premier ordre ayant un pôle à 20MHz, un zéro à 40MHz et un gain statique
de 0,5.
On prendra une capacité d’intégration de 2pF…
Exercice n°3
Réaliser un filtre passe-haut du 1er
ordre avec une fréquence de coupure de 1,6 kHz.
Quel est le gain
maximum que l’on puisse obtenir ? Proposez une implantation matérielle avec un gain de ½ et une capacité
d’intégration de 1pF.
Exercice n°4
Réaliser un filtre du second ordre passe-bas ayant un gain statique de 100, une fréquence de coupure à -3dB
de 1,6kHz et un coefficient d’amortissement de 0,5.
On utilisera des capacités de 1 pF.
1°) Calculer la pulsation propre du filtre (réponse : 7860 rad/s),
2°) Calculer le filtre Gm-C correspondant.
Exercice n°5
On souhaite réaliser un f
