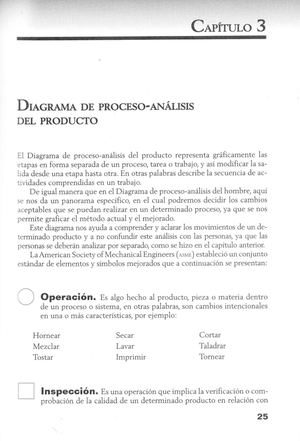

F-- CAPrruLo 3 Drncn¡ue DE PRocnso-¡¡tÁtFIS DEL PRODUCTO El Diagrama de proceso-análisis del producto representa gráficamente las etapas en forma separada de un proceso, tarea o trabajo, y así modificar la sa- lida desde una etapa hasta otra. En otras palabras describe la secuencia de ac- tividades comprendidas en un trabajo. De igual manera que en el Diagrama de proceso-análisis del hombre, aquí se nos da un panorama específico, en el cual podremos decidir los cambios aceptables que se puedan realizar en un determinado procesq ya que se nos permite graficar el método actual y el mejorado. Este diagrama nos ayuda a comprender y aclarar los movimientos de un de- terminado producto y a no confundir este análisis con las personas, ya que las personas se deberán analizar por separadq como se hizo en el capítulo anterior. LaAmerican Socie(y of Mechanical Engineers [r,sr'ae) estableció un conjunto estándar de elementos y símbolos mejorados que a continuación se presentan: ( ) Operación. Es a
