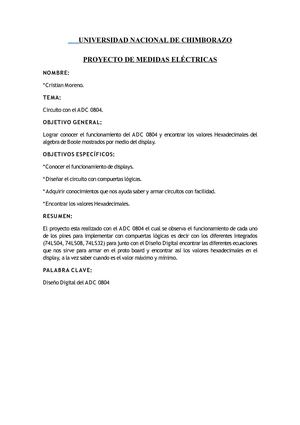

UNIVERSIDAD NACIONAL DE CHIMBORAZO
PROYECTO DE MEDIDAS ELÉCTRICAS
NOMBRE:
*Cristian Moreno.
TEMA:
Circuito con el ADC 0804.
OBJETIVO GENERAL:
Lograr conocer el funcionamiento del ADC 0804 y encontrar los valores Hexadecimales del
algebra de Boole mostrados por medio del display.
OBJETIVOS ESPECÍFICOS:
*Conocer el funcionamiento de displays.
*Diseñar el circuito con compuertas lógicas.
*Adquirir conocimientos que nos ayuda saber y armar circuitos con facilidad.
*Encontrar los valores Hexadecimales.
RESUMEN:
El proyecto esta realizado con el ADC 0804 el cual se observa el funcionamiento de cada uno
de los pines para implementar con compuertas lógicas es decir con los diferentes integrados
(74LS04, 74LS08, 74LS32) para junto con el Diseño Digital encontrar las diferentes ecuaciones
que nos sirve para armar en el proto board y encontrar así los valores hexadecimales en el
display, a la vez saber cuando es el valor máximo y mínimo.
PALABRA CLAVE:
Diseño Digital del ADC 0804
