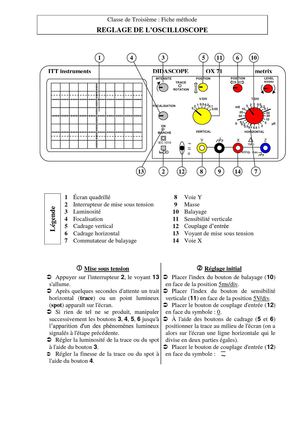

Classe de Troisième : Fiche méthode
REGLAGE DE L’OSCILLOSCOPE
Légende
1 Écran quadrillé 8 Voie Y
2 Interrupteur de mise sous tension 9 Masse
3 Luminosité 10 Balayage
4 Focalisation 11 Sensibilité verticale
5 Cadrage vertical 12 Couplage d’entrée
6 Cadrage horizontal 13 Voyant de mise sous tension
7 Commutateur de balayage 14 Voie X
Mise sous tension Réglage initial
Appuyer sur l interrupteur 2, le voyant 13
s allume.
Après quelques secondes d attente un trait
horizontal (trace) ou un point lumineux
(spot) apparaît sur l écran.
Si rien de tel ne se produit, manipuler
successivement les boutons 3, 4, 5, 6 jusqu à
l’apparition d un des phénomènes lumineux
signalés à l étape précédente.
Régler la luminosité de la trace ou du spot
à l aide du bouton 3.
Régler la finesse de la trace ou du spot à
l aide du bouton 4.
Placer l index du bouton de balayage (10)
en face de la position 5ms/div.
Placer l index du bouton de sensibilité
vertical
