Fiche Méthode Schématisation

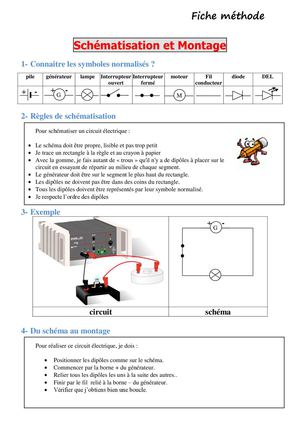

Fiche méthode Schématisation et Montage 1- Connaitre les symboles normalisés ? 2- Règles de schématisation Pour schématiser un circuit électrique :  Le schéma doit être propre, lisible et pas trop petit  Je trace un rectangle à la règle et au crayon à... More

Fiche méthode Schématisation et Montage 1- Connaitre les symboles normalisés ? 2- Règles de schématisation Pour schématiser un circuit électrique :  Le schéma doit être propre, lisible et pas trop petit  Je trace un rectangle à la règle et au crayon à papier  Avec la gomme, je fais autant de « trous » qu'il n'y a de dipôles à placer sur le circuit en essayant de répartir au milieu de chaque segment.  Le générateur doit être sur le segment le plus haut du rectangle.  Les dipôles ne doivent pas être dans des coins du rectangle.  Tous les dipôles doivent être représentés par leur symbole normalisé.  Je respecte l’ordre des dipôles 3- Exemple circuit schéma 4- Du schéma au montage Pour réaliser ce circuit électrique, je dois :  Positionner les dipôles comme sur le schéma.  Commencer par la borne + du générateur.  Relier tous les dipôles les uns à la suite des autres..  Finir par le fil relié à la borne – du générateur.  Vérifier que j’obtiens bien une boucle. pile générateur la Less
