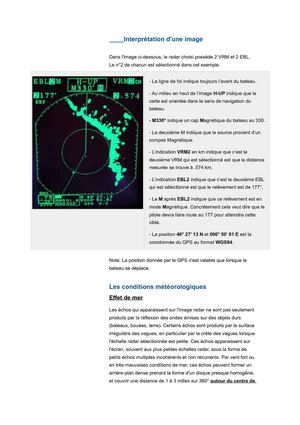

Interprétation d une image
Dans l image ci-dessous, le radar choisi possède 2 VRM et 2 EBL.
Le n°2 de chacun est sélectionné dans cet exemple.
- La ligne de foi indique toujours l’avant du bateau.
- Au milieu en haut de l’image H-UP indique que la
carte est orientée dans le sens de navigation du
bateau.
- M330° indique un cap Magnétique du bateau au 330.
- Le deuxième M indique que la source provient d’un
compas Magnétique.
- L’indication VRM2 en km indique que c’est le
deuxième VRM qui est sélectionné est que la distance
mesurée se trouve à .
574 km.
- L’indication EBL2 indique que c’est le deuxième EBL
qui est sélectionné est que le relèvement est de 177°.
- Le M après EBL2 indique que ce relèvement est en
mode Magnétique.
Concrètement cela veut dire que le
pilote devra faire route au 177 pour atteindre cette
cible.
- La position 46° 27’ 13 N et 006° 50’ 81 E est la
coordonnée du GPS au format WGS84.
Note: La position donnée par le GPS n es
