INSTITUCIÓN EDUCATIVA TÉCNICO INDUSTRIAL
SIMONA DUQUE MARINILLA ANTIOQUIA
AREA DE TECNOLOGÍA E INFORMATICA
DISEÑO INDUSTRIAL 2011

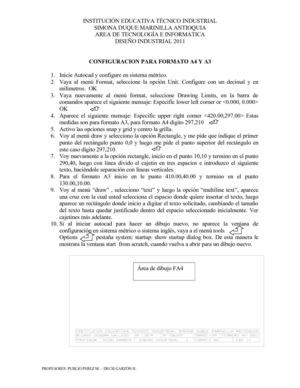

CONFIGURACION PARA FORMATO A4 Y A3
1.
Inicie Autocad y configure en sistema métrico.
2.
Vaya al menú Format, seleccione la opción Unit.
Configure con un decimal y en
milímetros.
OK
3.
Vaya nuevamente al menú format, seleccione Drawing Limits, en la barra de
comandos aparece el siguiente mensaje: Especific lower left corner or <0.
000, 0.
000>
OK
4.
Aparece el siguiente mensaje: Especific upper right corner <420.
00,297.
00> Estas
medidas son para formato A3, para formato A4 digito 297,210
5.
Activo las opciones snap y grid y centro la grilla.
6.
Voy al menú draw y selecciono la opción Rectangle, y me pide que indique el primer
punto del rectángulo punto 0,0 y luego me pide el punto superior del rectángulo en
este caso digito 297,210
7.
Voy nuevamente a la opción rectangle, inicio en el punto 10,10 y termino en el punto
290,40, luego con línea divi
