JMªFG

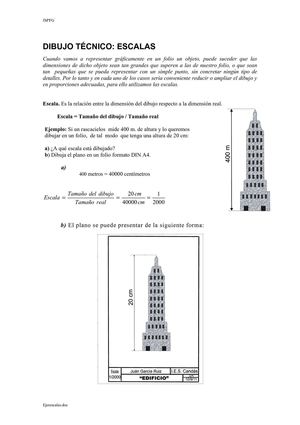

DIBUJO TÉCNICO: ESCALAS
Cuando vamos a representar gráficamente en un folio un objeto, puede suceder que las
dimensiones de dicho objeto sean tan grandes que superen a las de nuestro folio, o que sean
tan pequeñas que se pueda representar con un simple punto, sin concretar ningún tipo de
detalles.
Por lo tanto y en cada uno de los casos sería conveniente reducir o ampliar el dibujo y
en proporciones adecuadas, para ello utilizamos las escalas.
Escala.
Es la relación entre la dimensión del dibujo respecto a la dimensión real.
Escala = Tamaño del dibujo / Tamaño real
Ejemplo: Si un rascacielos mide 400 m.
de altura y lo queremos
dibujar en un folio, de tal modo que tenga una altura de 20 cm:
a) ¿A qué escala está dibujado?
b) Dibuja el plano en un folio formato DIN A4.
a)
400 metros = 40000 centímetros
b) El plano se puede presentar de la siguiente forma:
Ejerescalas.
doc
2000
1
40000
20
===
cm
cm
realTamaño
dibujodelTamaño
Escala
