Preparado por:
Mtro.
Jorge Eduardo Aguilar Rosas
1

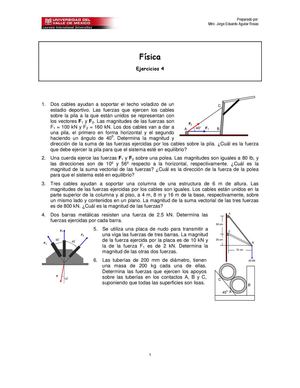

Física
Ejercicios 4
1.
Dos cables ayudan a soportar el techo voladizo de un
estadio deportivo.
Las fuerzas que ejercen los cables
sobre la pila a la que están unidos se representan con
los...
More
Preparado por:
Mtro.
Jorge Eduardo Aguilar Rosas
1
Física
Ejercicios 4
1.
Dos cables ayudan a soportar el techo voladizo de un
estadio deportivo.
Las fuerzas que ejercen los cables
sobre la pila a la que están unidos se representan con
los vectores F1 y F2.
Las magnitudes de las fuerzas son
F1 = 100 kN y F2 = 160 kN.
Los dos cables van a dar a
una pila, el primero en forma horizontal y el segundo
haciendo un ángulo de 40
0
.
Determina la magnitud y
dirección de la suma de las fuerzas ejercidas por los cables sobre la pila.
¿Cuál es la fuerza
que debe ejercer la pila para que el sistema esté en equilibrio?
2.
Una cuerda ejerce las fuerzas F1 y F2 sobre una polea.
Las magnitudes son iguales a 80 lb, y
las direcciones son de 10º y 56º respecto a la horizontal, respectivamente.
¿Cuál es la
magnitud de la suma vectorial de las fuerzas? ¿Cuál es la dirección de la fuerza de la polea
para que el sistema esté en equilibrio?
3.
Tres cables ayudan a sopo
