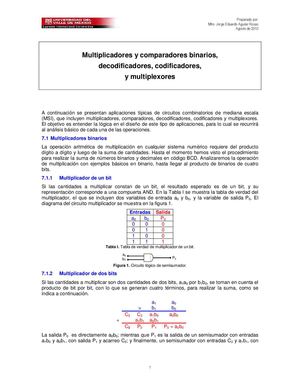

Preparado por:
Mtro.
Jorge Eduardo Aguilar Rosas
Agosto de 2010
1
Multiplicadores y comparadores binarios,
decodificadores, codificadores,
y multiplexores
A continuación se presentan aplicaciones típicas de circuitos combinatorios de mediana escala
(MSI), que incluyen multiplicadores, comparadores, decodificadores, codificadores y multiplexores.
El objetivo es entender la lógica en el diseño de este tipo de aplicaciones, para lo cual se recurrirá
al análisis básico de cada una de las operaciones.
7.
1 Multiplicadores binarios
La operación aritmética de multiplicación en cualquier sistema numérico requiere del producto
dígito a dígito y luego de la suma de cantidades.
Hasta el momento hemos visto el procedimiento
para realizar la suma de números binarios y decimales en código BCD.
Analizaremos la operación
de multiplicación con ejemplos básicos en binario, hasta llegar al producto de binarios de cuatro
bits.
7.
1.
1 Multiplicador de un bit
Si las cantida
