Preparado por:
Mtro.
Jorge Eduardo Aguilar Rosas
Mayo de 2010
1

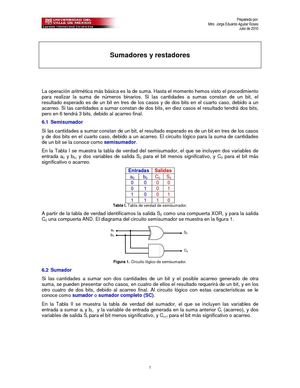

Sumadores y restadores
La operación aritmética más básica es la de suma.
Hasta el momento hemos visto el procedimiento
para realizar la suma de números binarios.
Si las cantidades a sumas constan de un bit, el
resultado esperado es de un bit en tres de los casos y de dos bits en el cuarto caso, debido a un
acarreo.
Si las cantidades a sumar constan de dos bits, en diez casos el resultado tendrá dos bits,
pero en 6 tendrá 3 bits, debido al acarreo final.
6.
1 Semisumador
Si las cantidades a sumar constan de un bit, el resultado esperado es de un bit en tres de los casos
y de dos bits en el cuarto caso, debido a un acarreo.
El circuito lógico para la suma de cantidades
de un bit se la conoce como semisumador.
En la Tabla I se muestra la tabla de verdad del semisumador, el que se incluyen dos variables de
entrada a0 y b0, y dos variables de salida S0 para el bit menos significativo, y C0 para el
