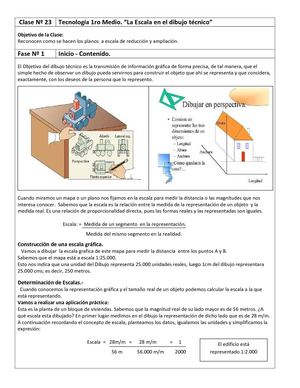

Clase Nº 23 Tecnología 1ro Medio.
“La Escala en el dibujo técnico”
Objetivo de la Clase:
Reconocen como se hacen los planos a escala de reducción y ampliación.
Fase Nº 1 Inicio ‐ Contenido.
El Objetivo del dibujo técnico es la transmisión de información gráfica de forma precisa, de tal manera, que el
simple hecho de observar un dibujo pueda servirnos para construir el objeto que ahí se representa y que considera,
exactamente, con los deseos de la persona que lo represento.
Cuando miramos un mapa o un plano nos fijamos en la escala para medir la distancia o las magnitudes que nos
interesa conocer.
Sabemos que la escala es la relación entre la medida de la representación de un objeto y la
medida real.
Es una relación de proporcionalidad directa, pues las formas reales y las representadas son iguales.
Escala: = Medida de un segmento en la representación.
