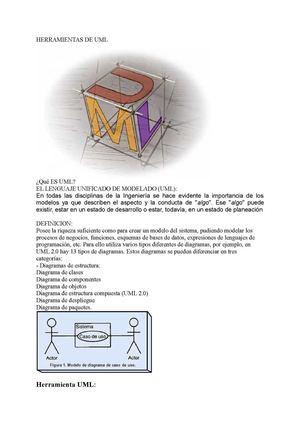

HERRAMIENTAS DE UML
¿Qué ES UML?
EL LENGUAJE UNIFICADO DE MODELADO (UML):
En todas las disciplinas de la Ingeniería se hace evidente la importancia de los
modelos ya que describen el aspecto y la conducta de "algo". Ese "algo" puede
existir, estar en un estado de desarrollo o estar, todavía, en un estado de planeación
DEFINICION:
Posee la riqueza suficiente como para crear un modelo del sistema, pudiendo modelar los
procesos de negocios, funciones, esquemas de bases de datos, expresiones de lenguajes de
programación, etc. Para ello utiliza varios tipos diferentes de diagramas, por ejemplo, en
UML 2.0 hay 13 tipos de diagramas. Estos diagramas se pueden diferenciar en tres
categorías:
- Diagramas de estructura:
Diagrama de clases
Diagrama de componentes
Diagrama de objetos
Diagrama de estructura compuesta (UML 2.0)
Diagrama de despliegue
Diagrama de paquetes.
Herramienta UML:
