Desarrollo de la Practica

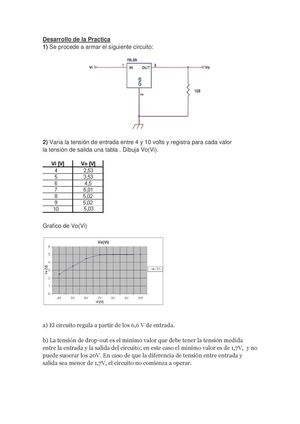

1) Se procede a armar el siguiente circuito:
2) Varia la tensión de entrada entre 4 y 10 volts y registra para cada valor
la tensión de salida una tabla .
Dibuja Vo(Vi).
Grafico de Vo(Vi)
a) El circuito regula a partir de los 6,6...
More
Desarrollo de la Practica
1) Se procede a armar el siguiente circuito:
2) Varia la tensión de entrada entre 4 y 10 volts y registra para cada valor
la tensión de salida una tabla .
Dibuja Vo(Vi).
Grafico de Vo(Vi)
a) El circuito regula a partir de los 6,6 V de entrada.
b) La tensión de drop-out es el minimo valor que debe tener la tensión medida
entre la entrada y la salida del circuito; en este caso el minimo valor es de 1,7V, y no
puede suoerar los 20V.
En caso de que la diferencia de tensión entre entrada y
salida sea menor de 1,7V, el circuito no comienza a operar.
