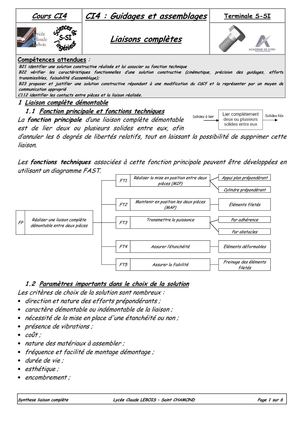

Synthese liaison complète Lycée Claude LEBOIS – Saint CHAMOND Page 1 sur 6
Cours CI4 CI4 : Guidages et assemblages Terminale S-SI
Liaisons complètes
Compétences attendues :
B21 identifier une solution constructive réalisée et lui associer sa fonction technique
B22 vérifier les caractéristiques fonctionnelles d’une solution constructive (cinématique, précision des guidages, efforts
transmissibles, faisabilité d’assemblage);
B23 proposer et justifier une solution constructive répondant à une modification du CdCf et la représenter par un moyen de
communication approprié
C112 identifier les contacts entre pièces et la liaison réalisée.
1 Liaison complète démontable
1.
1 Fonction principale et fonctions techniques
La fonction principale d’une liaison complète démontable
est de lier deux ou plusieurs solides entre eux, afin
d’annuler les 6 degrés de libertés relatifs, tout en laissant la possibilité de supprimer cette
liaison.
Les fonctions techniques associées à cette fonction principale
